Der Import von Berechnungsergebnisse aus dem Programm der Fa. Filigran in Leese zur Bemessung
von FDB-Durchstanzbewehrung ist mit der Funktion F4 Import CAD möglich.
Voraussetzung ist eine vorherige Berechnung der DFB-Elemente. Um die Datei zum Import schnell zuorden
zu können sollten Sie nach Möglichkeit als Projektbezeichnung die CAD-Ablage-Nr. des Projekts benutzen.
Vorbereitung:
Die Bezeichnung der FDB wird im Filigran-Programm erzeugt, sie unterliegt einem bestimmten Namensgebungs-Schema.
Um die Darstellungsart im CAD bzw. auf den Einzelplattenauszügen sicherzustellen, muss im Einbauteilekatalog Decke
des Werkes ein Eintrag vorhanden sein, der die importierten FDB's typabhängig entsprechend darstellt.
z.B:
FDBII[]
Ablauf:
Ausgangssituation:

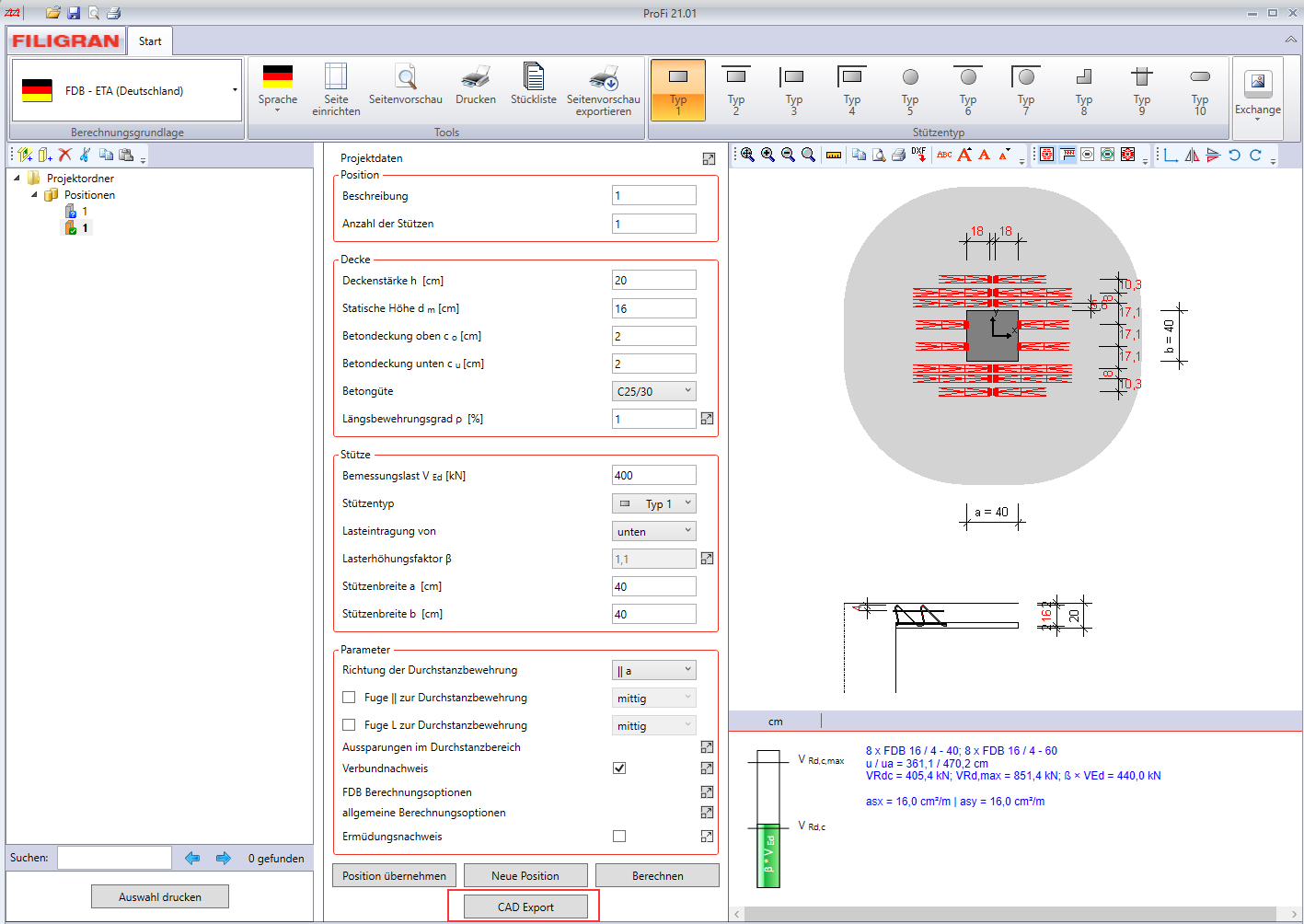

Führen Sie die Berechnung mit dem Programm für Durchstanzbewehrung durch und und speichern Sie das Ergebnis
durch Klick auf CAD Export ab. Den Ablageort und Name können Sie im Explorerfenster selbst wählen.
Laden Sie dann über F4 Import CAD die gespeicherte Datei und bestimmen Sie den Einfügepunkt in der Zeichnung.
Setzen Sie jeweils die FDBII-Bezeichnung ab oder brechen Sie das Absetzen der Bezeichnung jeweils mit der
rechten Maustaste ab.
Ergebnis:
Nach der Erzeugung der Produktiondaten werden die FDBII-Elemente auf im FT-Viewer angezeigt und können
über Listen erfasst werden:
