Allgemein:
Die Aktivierung des Befehles ermöglicht dem Benutzer eine rechteckige Aussparung über den Anfangs- und
Endpunkt einer Diagonale zu definieren.
Ablauf:
1.) Wechselschalter F5 Rechteck "ein" schalten.
2.) Startpunkt (beliebige Ecke) der Aussparung wählen; ( oder Verwendung Konstruktionshilfe Bezugspunkt).
3.) Über Angabe des zweiten Diagonalpunktes die Lage der Aussparung definieren. Dieser kann über den
Befehl Bezugspunkt definiert werden.

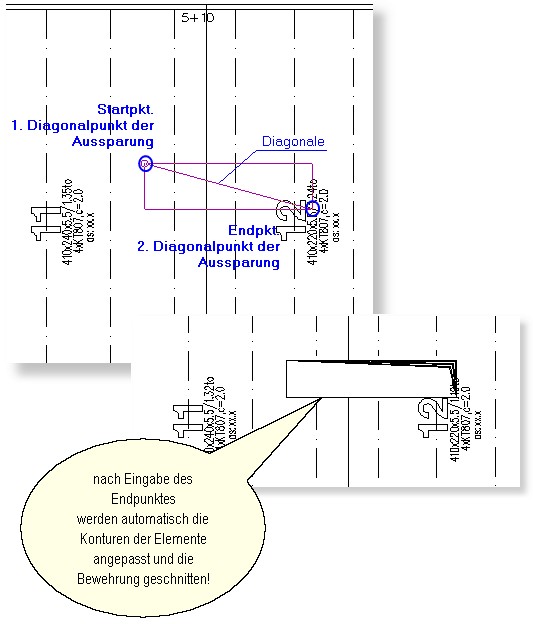

Beispiel:
Hinweis:
Der Startpunkt kann bereits als Bezugspunkt verwendet werden, wenn die Verschiebung zum Eckpunkt
der Aussparung größer als 3m ist.
Mit Einschalten des Befehles S5 BewDurch können Aussparungen erzeugt werden, die weder die Grundbewehrung
noch die Gitterträger schneiden.
Die Aussparung wird aber dennoch als CUTOUT in die Produktionsdaten übergeben.
