Der Menüpunkt dient zum Aufruf bereits mit S2 VariaDef gespeicherter Variantenkonstruktionen.
Untenstehend ein Beispiel für eine einfache Variantenkonstruktion.
>>>>>>

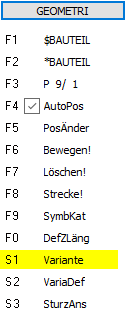

Der Klick auf F6 GEOMETRI>>S1 Variante öffnet die Abfrage nach dem aktuellen oder neuen Bauteil:
Wählen Sie jetzt ein bereits vorhandenes Bauteil oder legen Sie ein neues Bauteil an.
Danach öffnet sich der Windows-Explorer zur Auswahl des Symbolkataloges, in dem die Varianten-
konstruktion vorher abgespeichert wurde.

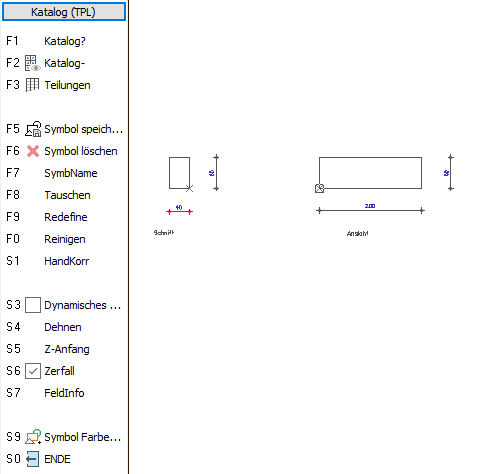

Ziehen Sie das ausgewählte Symbol auf die Zeichenfläche und platzieren Sie es an der gewünschten Stelle.
Schließen Sie jetzt den Katalog mit Klick auf F2 Katalog-. Danach erfolgt nacheinander die Abfrage der im Symbol
gespeicherten Variablen:
Vorgeschlagen werden jeweils die Originalabmessungen des Ursprungssymbols. Werden die Werte überschrieben,
wird das Symbol sofort in die festgelegte Richtung gestreckt.
