Beispiel: Einfeldsturz mit Rollkasten
Beim Klick auf S3 SturzAns wird als erstes nach dem Einfügepunkt für die Sturzansicht gefragt:
Setzen Sie den Einfügepunkt an die gewünschte Stelle des Planes.
Danach erfolgt die Abfrage der Feldanzahl:
und die Frage nach der Deckenanschlußlänge links:
Anschließend wird die Deckenstärke abgefragt:
Im nachfolgenden Dialog können Sie einen evtl. vorhandenen Versatz zwischen OK Sturz und OK Decke eingeben.
Bei einem Wert von 0.00 sind OK Sturz und OK Decke bündig.
Es folgt die Abfrage der Sturzhöhe:
Dann werden die Auflagerlänge links abgefragt:
Anschließend die lichte Weite des Sturzes:
und die Frage nach der Auflagerlänge rechts:
Danach besteht die Möglichkeit direkt einen evtl. vorhandenen Rollkasten (h=30cm) einzeichnen zu lassen:
Beim Klick auf F5 Ja kommt als nächstes die Frage nach dem Auflager Rollokasten links:
und dem Auflager Rollokasten rechts:
Zum Abschluß wird noch die Deckenanschlußlänge rechts abgefragt:

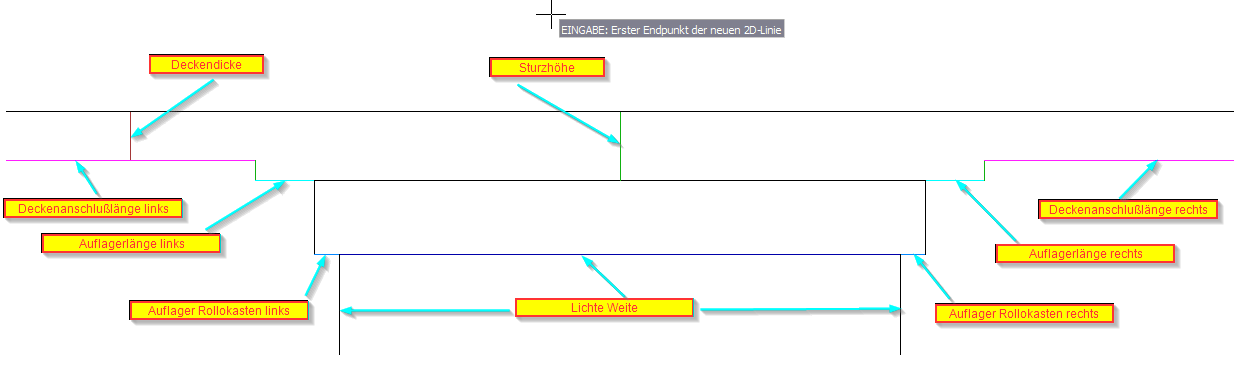

Nach der Eingabe des letzten Wertes wird die Ansicht generiert:
