Hier finden Sie alle Neuerungen und Korrekturupdatebeschreibungen der DLL-Module
in zeitlicher absteigender Reihenfolge.
Hinweis: alle hier nicht gelisteten Versionsnummern beinhalten nur kleinere Änderungen am Programm.
Neuerungen DLL-Module 2.16a.1930 (26.11.2024)
• FT_Wand_2020
- Fehler behoben: Doppelte Punkte auf der Wandkontur werden gelöscht.
Neuerungen DLL-Module 2.15a.1920 (21.10.2024)
• FT_Decke_2020

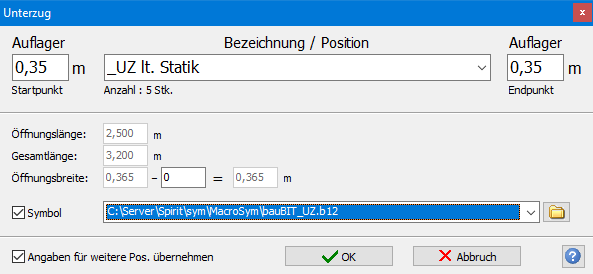

- Bei der Funktion "Auflager Von-Bis", werden runde Auflager rot gekennzeichnet und können nicht mehr ausgewählt werden.
• FT_Wand_2020
- Vorgabewerte für die Schalendicke der IsoWand können definiert werden (ID 218 und ID 219).
Neuerungen DLL-Module 2.14a.1910 (10.09.2024)
• FT_Decke_2020
- %-Erhöhung bei genauer Gewichtsberechnung (ID179)
- Folie „GrundR“ sowie „Kran“ kann gesperrt werden.
• FT_Decke_2020
- Fehler behoben: Bei Änderung der Wandnummer werden Konnektoren der neuen Wandnummer zugeordnet.
- %-Erhöhung bei genauer Gewichtsberechnung (DW und IW) (ID179)
- Konnektor Bearbeitung erweitert: Das Tauschen und Löschen von Konnektoren ist jetzt möglich.
Neuerungen DLL-Module 2.13.1870 (31.07.2024)
• FT_Decke_2020
- Fehler behoben: Beim Hinzufügen der Zulagegitterträger durch die X/Y-Koordinateneingabe.
Neuerungen DLL-Module 2.12.1860 (18.07.2024)
• FT_Wand_2020
- Fehler behoben: Übernahme der Parameter beim Ersetzen eines Bewehrungsfeldes.
Neuerungen DLL-Module 2.11.1850 (05.07.2024)
• FT_Wand_2020
- Bei Änderung der Wandnummer (nur Iso-Wand) werden „Lose Eisen“ in der 3. Lage mitberücksichtigt.
- Folien Sperrschutz für Systemfolien, z.B. GrundR, DecEbt, GitterTr usw. Systemfolien können nicht gesperrt werden.
Neuerungen DLL-Module 2.10.1830 (14.06.2024)
• FT_Wand_2020
- Fehler behoben: Bei Mehrfachselektion bekommen die Tripod-Einbauteile die richtige Typ-Bezeichnung zugeordnet.
Neuerungen DLL-Module 2.9.1830 (23.05.2024)
• FT_Decke_2020
- Fehler behoben: Bewehrungskategorie ohne Bezeichnung verursacht keinen Absturz mehr.
Neuerungen DLL-Module 2.8.1810 (29.04.2024)
• FT_Decke_2020

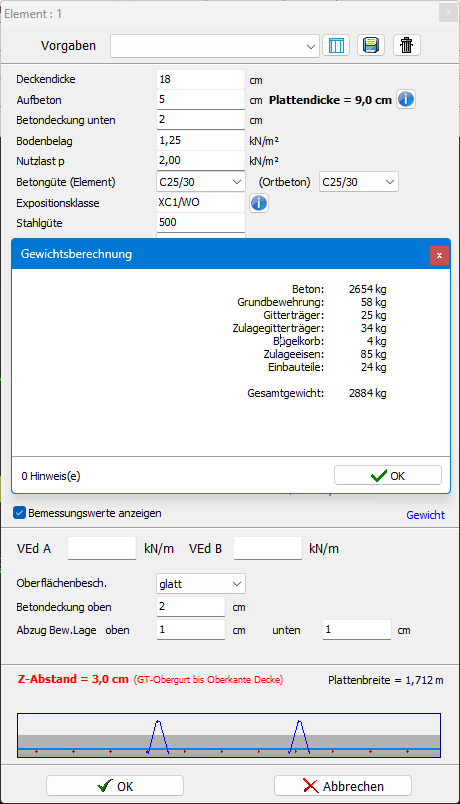

- Erweiterte Gewichtsberechnung unter Berücksichtigung der ID 68:
Sobald der in den Werksdaten hinterlegter AS-Wert überschritten wird, lautet die Formel für die Gewichtsberechnung wie folgt:
Betonfläche - Aussparungen
+ Grundbewehrungsgewicht
+ Gitterträgergewicht
+ Zulageträgergewicht
+ Schubträgergewicht
+ Zulageeisengewicht
+ Bügelkorb-/Bügelmattengewicht
+- Einbauteilgewicht
----------------------------------------------------
Elementgewicht
Anzeige der Gewichtsberechnung im Parameterdialog (nur wenn AS-Wert > ID 68)
• FT_Wand_2020
- Berechnung des Auto-Gitterträgers
- Gewichtsberechnung der Wandplatte lt. ID 80 (Modus für die Gewichtsberechnung (0/1))
(Betonfläche - Aussparungen)
+ Grundbewehrunggewicht
+ Gitterträgergewicht
+ Zulageträgergewicht
+ Schubträgergewicht
+ Zulageeisengewicht
+ Bügelkorb-/Bügelmattegewicht
+ Bewehrung aus der 3ten Bewehrungslage
+ Zulageeisen in der 3ten Bewehrungslage
+- Einbauteilgewicht
----------------------------------------------------
Elementgewicht
Anzeige der Gewichtsberechnung im Parameterdialog (nur wenn ID 80 = 1)
Neuerungen DLL-Module 2.8.1770 (20.02.2024)
• FT_Wand_2020
- IsoWand Fehler behoben: Projektbezogene Iso-Wand Parameter werden richtig übernommen
Neuerungen DLL-Module 2.7.1760 (09.02.2024)
• FT_Wand_2020
- IsoWand Fehler behoben: Bei der Erstellung der Unitechnik-Daten wird die Bezeichnung der Dämmung
jetzt richtig als aufgelöste ULB-Bezeichnung geschrieben
Neuerungen DLL-Module 2.6.1750 (18.12.2023)
• FT_Wand_2020
- IsoWand erweitert: Die Ausrichtung der Gitterträger kann in der IsoWand angegeben werden.
- Vorgabedialog für die DW sowie IW erweitert: Darstellung der Gitterträger bei 0° Ausrichtung.
Neuerungen DLL-Module 2.4.1700 (06.12.2023)
• FT_Decke_2020
- Fehler korrigiert: Änderung der Daten bei mehrfach Selektion der BewFelder.
Neuerungen DLL-Module 2.3.1680 (04.12.2023)
• FT_Decke_2020 / FT_Wand_2020:

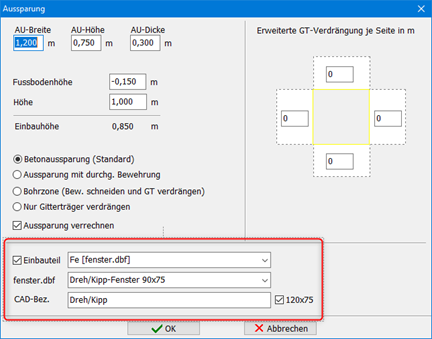

- Bei der Auswahl eines Einbauteils mit einem "P"-Parameter z.B. "P1 cm", wird der Eintrag in der AU-Dicke nicht geändert.
• FT_Wand_2020:
- Bei der Iso-Wand wurde die Lage der Dämmung und 3. Eisenlage korrigiert.
Neuerungen DLL-Module 2.1.1640 (12.10.2023)
• FT_Decke_2020:
- Fehler behoben: Plattengewicht bei der Elementdecke (AU mit "durchg. Bew.")
• FT_Wand_2020:
- GT-Verteilung bei der DW/TW erweitert: Innerhalb der Wand werden mindestens 2 GT eingebaut.
Nachfolgend die Änderungen in den einzelnen DLL-Modulen bis 11.10.2023.
Ab dem 12.10.2023 wurden die Versionsnummern vereinheitlicht.
Zur besseren Orientierung sind die Module farblich wie folgt gekennzeichnet:
FT_Decke_2020.DLL FT_Wand_2020.DLL FT_BewPlan3.DLL FT_Info.DLL
FT_Wand_2020.DLL 2.1 (04.10.2023)
- Fehler behoben: Beschriftung der AU-Einbauteile.
- Vermassung der Anschlussbewehrung kann mit der Taste "W" gewechselt werden.
FT_Wand_2020.DLL 2.00 (04.10.2023)
- Auf doppelte GUID prüfen und korrigieren.
FT_BewPlan3.DLL 2.1 (04.10.2023)
- Fehler behoben: Beschriftung der Anschlussbewehrung
FT_Decke_2020.DLL 1.49 (19.09.2023)
- Die GUID der Elementplatte wird bei Bestandsprojekten nachgetragen.
FT_BewPlan3.DLL 1.11 (19.09.2023)
- Fehler behoben: Beschriftung der Anschlussbewehrung.
FT_Wand_2020.DLL 1.47 (19.09.2023)
- Fehler behoben: beim Absetzen der EBT-Beschriftung wird der Text sofort sichtbar.

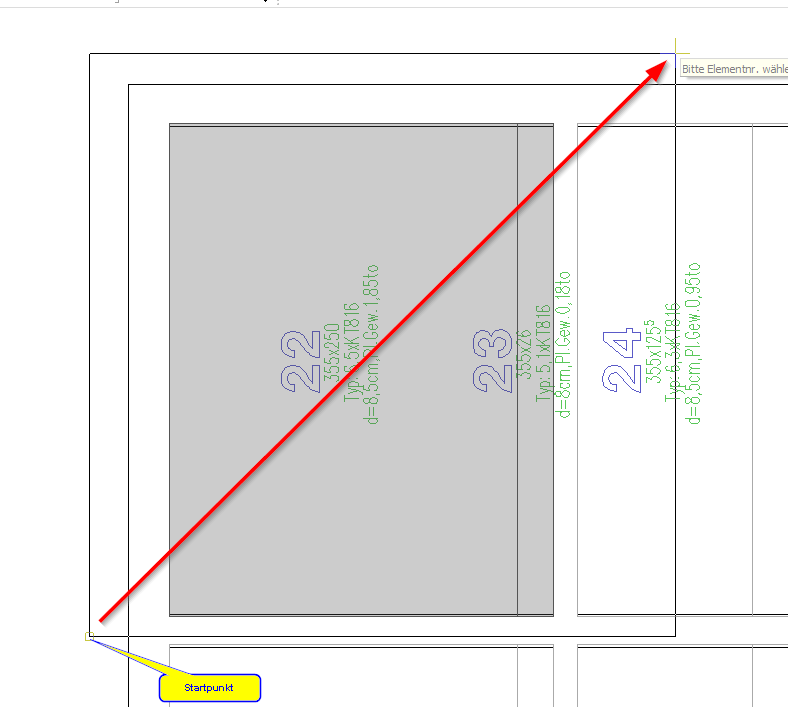

- Fehler behoben: Elementnummer tauschen über Bereichswahl.
- Die GUID der Wandplatte wird bei Bestandsprojekten nachgetragen.
FT_Info.DLL 1.27 (19.09.2023)
-Ausgabe von PXML-Dateien über das FT-Info Menü
FT_Wand_2020.DLL 1.46 (24.08.2023)
- In der Wandabwicklung bekommt die Anschlussbewehrung eine Positionsnummer.
- Der Suchbereich für die Wandabwicklung kann nachträglich verschoben werden.
- Fehler bei der Wandabwicklung behoben: fehlende Vermaßung
- Wand-Reset erweitert:
- "Alle Systemeinbauteile löschen" -> Gitterträger, Montagehülsen und Abhebeanker werden gelöscht
- "Nur Elementnummer löschen" -> ElementNr inkl. Elementangaben werden gelöscht
In beiden Fällen bleiben die Wandparameter erhalten z.B. Bewehrung, Betondeckung usw.
FT_Decke_2020.DLL 1.48 (11.08.2023)
- Alle Elementplatten bekommen eine eindeutige GUID
FT_BewPlan3.DLL 1.10 (11.08.2023)
-Nach Bewehrungspositionen kann gesucht werden. Infos zur Suchfunktion in der Modulbeschreibung

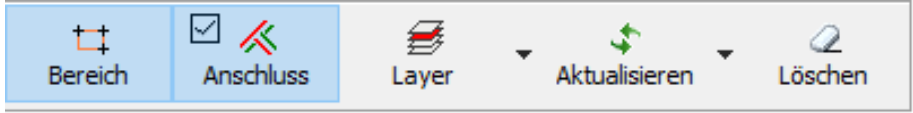

-Anschlussbewehrung zur Decke kann eingebaut werden. Infos zur Anschlussbewehrung in der Modulbeschreibung
FT_Wand_2020.DLL 1.45 (11.08.2023)
- Alle Wandelemente bekommen eine eindeutige GUID
- Systemparameter für die CAD- und ULB-Bezeichnung um folgende Parameter erweitert:
&WDicke_m, &WDicke_cm, &WDicke_mm
&AUDurch_mm, &AUDurch_cm, &AUDurch_m
&AUBreite_mm, &AUBreite_cm, &AUBreite_m
&AUHoehe_mm, &AUHoehe_cm, &AUHoehe_m
&AUDicke_mm, &AUDicke_cm, &AUDicke_m
Im Einbauteilkatalog:
FT_Wand_2020.DLL 1.44 (03.07.2023)
- Die Beschriftungsart für die Einbauteile in der Wandabwicklung kann im Setup eingestellt werden.

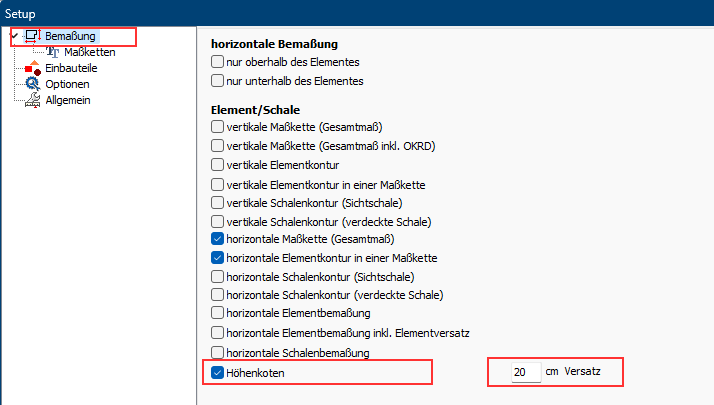

- Der Versatz der Höhenkote für das Element/Schale kann im Setup eingestellt werden.
- Fehler korrigiert: Zuordnung der LxH Angabe zur Schale.
- Fehler korrigiert: Bei Änderung der Schalenstärke wird die Dämmung und die 3. Eisenlage richtig angepasst.

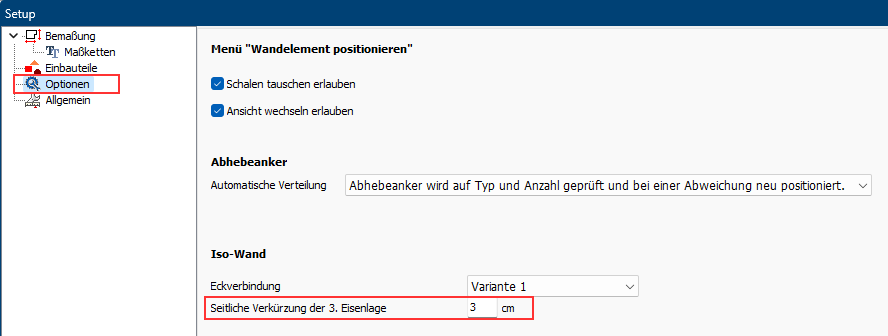

- Erweiterung der IsoWand-Optionen: Die seitliche Verkürzung der 3. Eisenlage kann im Setup eingestellt werden.
FT_Decke_2020.DLL 1.47 (26.05.2023)
- Grafische Darstellung der Basislinie bei einem Bügelkorb/Bügelmatte.
- Fehler korrigiert: Die mit Schnitt A erzeugte Maßkette, kann auf der Folie GrundR abgelegt werden.
FT_Wand_2020.DLL 1.43 (26.05.2023)
- Das Verhalten für die Neuberechnung der Abhebeanker kann im Wand-Setup eingestellt werden.
FT_Wand_2020.DLL 1.42 (15.05.2023)
- Dialogpositionierung bei mehreren Monitoren verbessert.
FT_Decke_2020.DLL 1.46 (15.05.2023)
- Fehler behoben: Spiegeln inkl. Bewehrungsfelder
- Dialogpositionierung bei mehreren Monitoren verbessert.
- Fehler behoben: AU-Parameter werden gespeichert und bei Neueinbau eingestellt.
- Gewichtsberechnung bei Berücksichtigung der ID68 angepasst:
Betonvolumen(ULB-Gewicht) * Erhöhung lt. ID79
+ Regelbewehrung
+ Regelgitterträger
+ Schubträger
+ Zulageträger
+ Zulageeisen
+ EBT
----------------------------------
= Plattengewicht
FT_BewPlan3.DLL 1.9 (15.05.2023)
- Fehler der Wandhöhenberechnung bei MW mit Aufkantung behoben.
- Schriftart für die Detail-Beschriftung kann in BewPlan3.cfg (DetailLabel) angepasst werden.
FT_Wand_2020.DLL 1.41a (17.04.2023)
- Wandabwicklung erweitert: EBT's in der MW-Aufkantung werden in der Wandabwicklung angezeigt.
- Lose Bewehrung in der Auswahl um ø5 erweitert.
- Abhebeanker können gleichzeitig in beide Schalen eingebaut werden(nur bei Verwendung der LiftingMountParts.xml Konfiguration).
- In der Konfigurationsdatei "LiftingMountParts.xml" kann je Knoten eine Zusatzinformation hinterlegt werden
z.B. <MountPart Active="1" WallTypes="DW;TW" Info="Sonderfall 3">
- Die ausgewählte Abhebeanker-Konfiguration aus der "LiftingMountParts.xml" wird im Parameterdialog angezeigt.
FT_Decke_2020.DLL 1.45b (17.04.2023)
- Drehrichtung von gespiegelten Platten wird korrigiert
FT_Wand_2020.DLL 1.41 (28.03.2023)

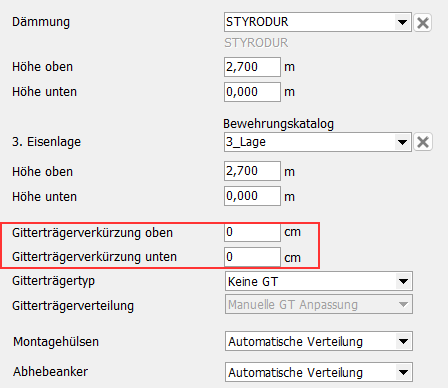

- Iso-Wand Dialog um GT-Verkürzung erweitert.
- Iso-Wand Dialog: Auswahllisten wie z.B. Dämmung können geleert werden.
- Wand Dialog um Hinweisprotokoll erweitert (Elementnummer wird in der Hinweisfarbe ID87 dargestellt)
- Für die Iso-Wand können Gitterträgerparameter individuell eingestellt werden, Erläuterung siehe in Wand-Konfig

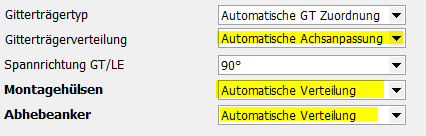

- Warnhinweise auf Gitterträger, Montagehülsen und Abhebeanker verbessert (Hinweis erschein nur 1x).
Der Warnhinweis erscheint nur wenn die Einstellungen auf automatische Verteilung stehen!

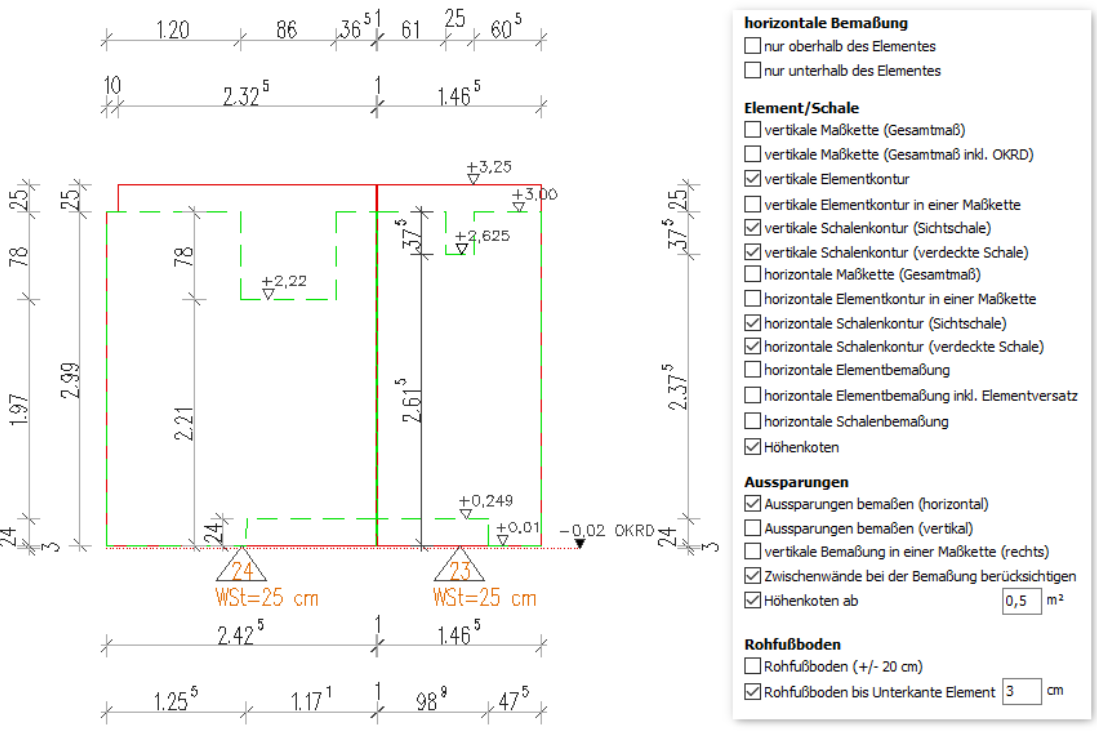

- Eine weitere Option für die Bemaßung/Beschriftung der Aussparungen in der Wandabwicklung: "Runde Aussparungen beschriften ab Ø"
- Schalenbeschriftung (Länge x Breite) sowie Bewehrungsangabe kann als Gruppe bewegt werden.
FT_Decke_2020.DLL 1.45a (28.03.2023)
- Fehler korrigiert: EBT-Farbe ändern
FT_Wand_2020.DLL 1.40a (15.02.2023)
- Fehler korrigiert: Menüaufbau im Layer-Setup
FT_Wand_2020.DLL 1.40 (13.02.2023)
- Wandabwicklung: Inhalt der Wandabwicklung wird gelöscht, sobald im Auswahlbereich (im Grundriss) keine Wand vorhanden ist.
- Bei Menüaufruf "Wandelemente positionieren", wird die Wandpositionsnr. inkl. Wand-Info an den
Fußpunkt (Z-Achse) der Wand angepasst.

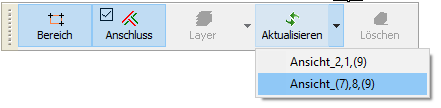

- Wandabwicklung: Im Layer-Setup werden nur die Menüpunkte "Bemaßung" und "Einbauteile" angezeigt.
- Die Schalter "Schalen tauschen" und "Ansicht wechseln" können im SetUp-Dialog deaktiviert werden.
- Der Schalter "Positionieren" wird automatisch aktiv, solange nicht alle Wandelemente eine Positionsnummer erhalten haben.

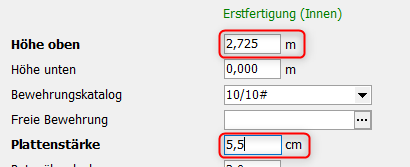

- Fehler behoben: Bei Änderung der Höhenpunkte "Höhe oben" und "Höhe unten" im Wanddialog.
FT_Decke_2020.DLL 1.45 (13.02.2023)

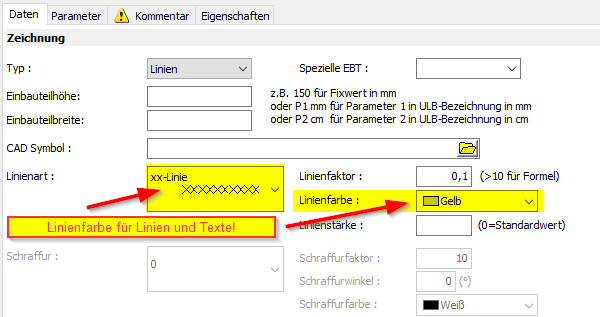

- Beim Ändern der EBT-Farbe wird die Schraffur berücksichtigt.
- Grundrissbemaßung korrigiert: Maßketten mit Schnitt A werden richtig abgesetzt.
- Fehler behoben: Beim Bewegen der Bemaßung werden Referenzpunkte der Maßkette nicht verschoben.
FT_Decke_2020.DLL 1.44a (13.01.2023)
- Einlesen der Bemaßungskonfiguration korrigiert.
- Auswechselung von EBT-Aussparungen verbessert. (beim Drehen und Bewegen)
FT_Wand_2020.DLL 1.39 (19.12.2022)

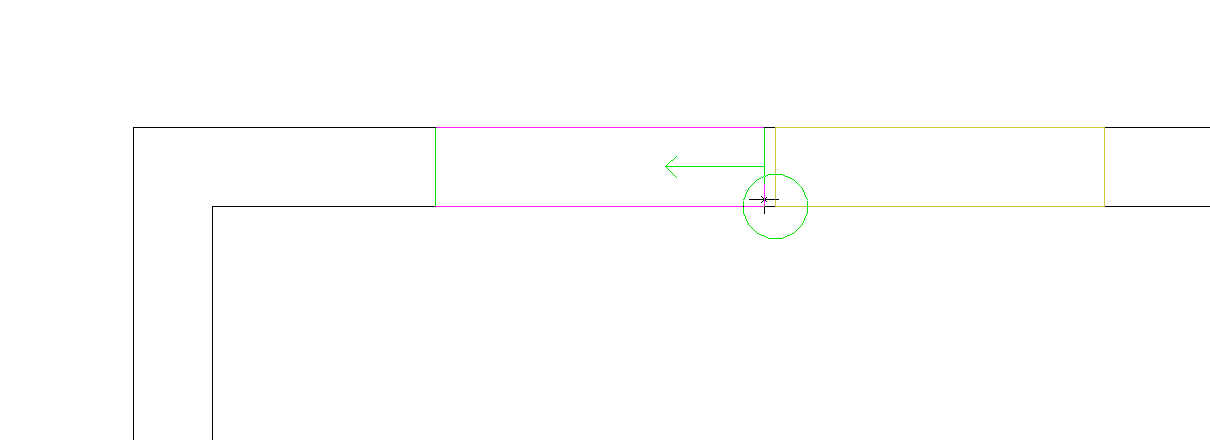

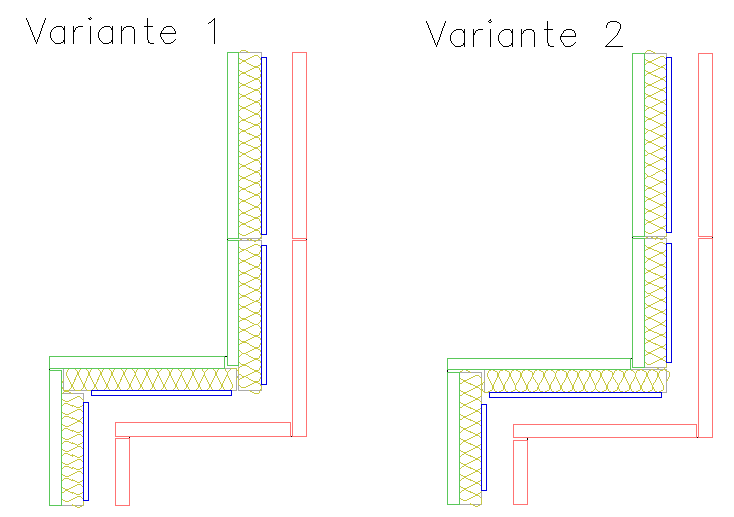

- Erweiterung der Eckverbindung bei der Iso-Wand. Bei der automatischen Anpassung der Eckverbindung
stehen zwei Varianten zur Auswahl. Diese können im Wand-Setup ausgewählt werden.
- Fehler behoben: Schalentausch sowie Ansicht wechseln bei Doppelwand mit einer Stirnabschalung
FT_Decke_2020.DLL 1.44 (12.12.2022)
- Beim Zeichnen von punktförmigen Einbauteilen können die Aussparung-Zulageeisen ein- oder ausgeschaltet werden.
Die zuletzt verwendete Einstellung wird gespeichert und beim nächsten Einbau vorgeschlagen.
FT_Info.DLL 1.23 (12.12.2022)

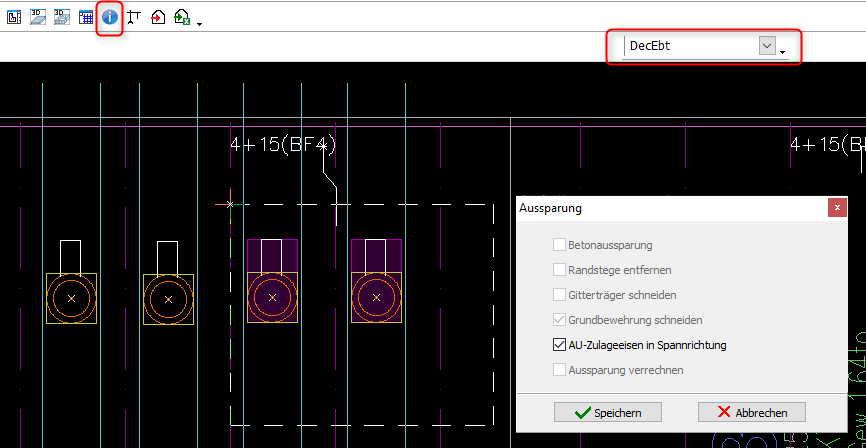

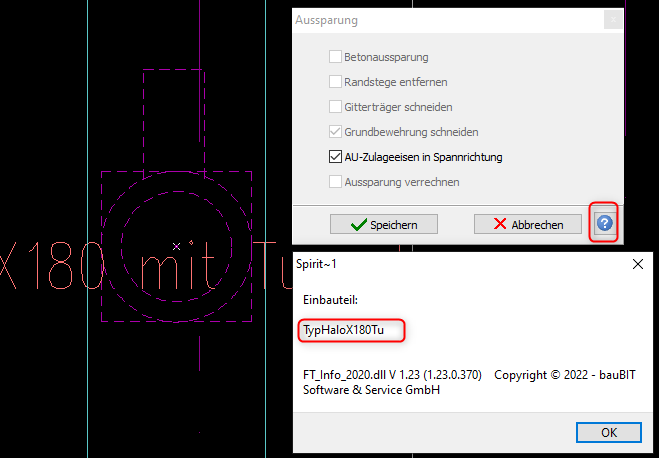

- Die Aussparung-Zulageeisen können über den Info-Button geändert werden.
Die Eigenschaften des Einbauteils/Aussparung kann über die Detailinformation (Button mit ?) angezeigt werden

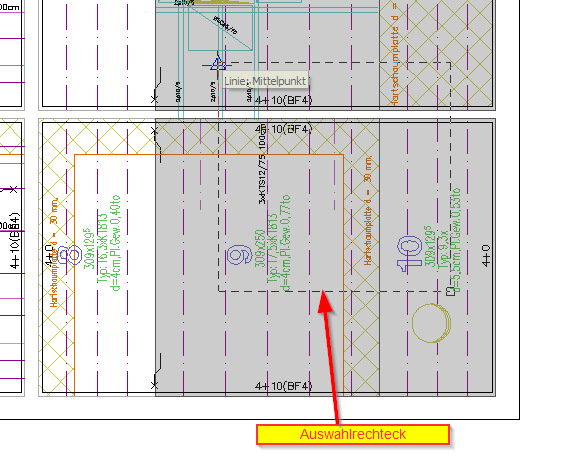

Über Info-Button kann die Auswahl der Aussparungen oder Einbauteile auch als Bereich eingegrenzt werden.
Wichtig! Bei Bereichswahl werden nur Objekt auf der aktiven Folie berücksichtigt.
Bei direktem anklicken eines Objektes werden ALLE Folien berücksichtigt.
FT_Wand_2020.DLL 1.38c (21.11.2022)
-SPIRIT Fehlermeldung nach löschen Schale Erstfertigung und anschließendem kopieren Zweitfertigung beseitigt
FT_Decke_2020.DLL 1.43 (21.11.2022)
- GT werden im Stegbereich geschnitten.
- AU-Zulagen in Spannrichtung können über die AU-Eigenschaften ein- od. ausgeschaltet werden.
FT_Decke_2020.DLL 1.42a (09.11.2022)

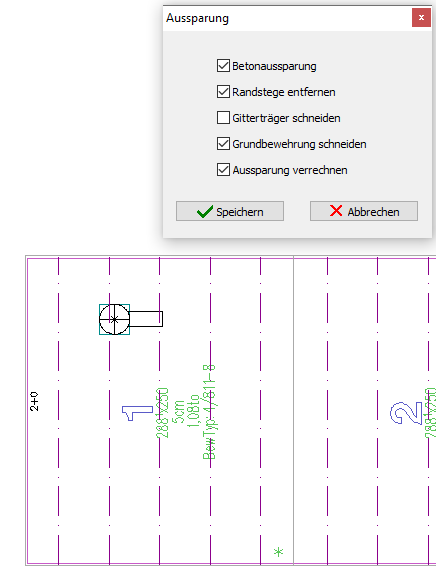

- Aussparungen können ohne Parameter erzeugt werden
FT_Wand_2020.DLL 1.38b (09.11.2022)
- Parameter für die Bereichsangabe in der LiftingMountParts.xml geändert.
Definition: Min >= Wert Max <= Wert
- Schnitt im IsoWand Dialog korrigiert (Gesamthöhe)
FT_Decke_2020.DLL 1.42 (13.10.2022)
- EBT-Farbe kann geändert werden(alle Einbauteile des gleichen Typs werden berücksichtigt).
FT_Wand_2020.DLL 1.38a (13.10.2022)
- Fehler korrigiert: Unbeabsichtigtes Löschen von Einbauteilen durch Wand-Reset behoben.
FT_Decke_2020.DLL 1.41 (04.10.2022)
- Fehler behoben: GT die aufgrund der Kontur getrennt wurden, werden bei Aussparungen richtig zugeschnitten.
- Fehler behoben: Elementnummer ändern "Alle sortieren"
FT_Wand_2020.DLL 1.38 (04.10.2022)
- Parameter für die Abhebeanker erweitert: "Einbau von vertikalen Abhebeanker"
- Parameter für die Abhebeanker erweitert: "Einbauseite der vertikalen Abhebeanker tauschen"
- Abhebeanker werden bei nicht eingehaltenen Abständen oder Kollisionen farblich hervorgehoben.
- Der Status der Abhebeanker, wird nicht mehr beim Verschieben der Abhebeanker im Grundriss
oder Wandansicht auf "Manuell verschieben" geändert.
- Fehler behoben: Bei reseteten Wandpositionieren werden Gitterträger/Montagehülsen/Abhebeanker erneut erstellt.
FT_Info.DLL 1.22 (04.10.2022)
- Mehrere Kräne gleichen Typs können innerhalb einer Zeichnung eingezeichnet werden.
FT_Info.DLL 1.21 (21.09.2022)
- 3.Eisenlage an IsoWand angepasst.
- FT-Viewer Aufruf mit Rückmeldung bei bereits produzierten Elementen.
FT_Decke_2020.DLL 1.40a (21.09.2022)
- Der Dialog "ElementNr. ändern" wurde um die Funktion "Element suchen" erweitert.
FT_Wand_2020.DLL 1.37 (21.09.2022)
- Werteeingabe auf 3 bzw. 1 Kommastelle im Wand-Parameterdialog (m = 3 Kommastellen cm = 1 Kommastelle)
- Anpassung der IsoWand an die neue Wand-Positionierung.
- Bei einer XML-Konfiguration werden die Abhebeanker bei "Manuell verschiebbar" nicht mehr neu gerechnet.

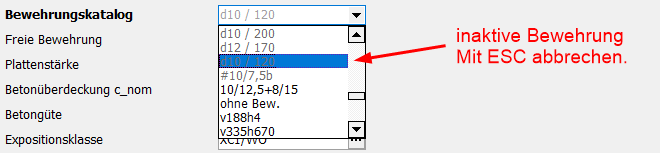

- Wandparameter-Dialog kann bei Auswahl einer deaktivierten Bewehrung mit der Taste ESC abgebrochen werden.
- Wandparameter ID 93 angepasst: 1=Erstfertigung <>1 = Zweitfertigung
- GT-Zuordnung bei übereinander stehenden Wandelementen korrigiert.
- Übernahme der Höhenangaben bei der Erstellung der Dämmung sowie 3. Bewehrungslage in der IsoWand.
- Fehler behoben: Bei der Wandteilung wird eine gültige Elementnummer vorgeschlagen.
FT_Wand_2020.DLL 1.36a (09.08.2022)
- Fehler behoben bei der Positionierung der Massivwand (keine Pos. Nr).
FT_Wand_2020.DLL 1.36 (04.08.2022)
- Die Beschriftung in der Wandabwicklung kann für linien-, flächen- und punktförmige Einbauteile ein-/ausgeschaltet werden.
- Neues Menü für die Positionierung der Elemente.
Die komplette Beschreibung finden Sie hier.
FT_Decke_2020.DLL 1.40 (04.08.2022)
- Beim Ändern der EBT-Parameter, wird das Gewicht des Einbauteils mit den aktuellen Angaben in den Werksdaten gerechnet.
FT_BewPlan3.DLL 1.8 (13.06.2022)
- Anpassung der Pos. Nummer von BewPlan3 an BewPlan1 & 2.
- Fehler bei der Änderung über "Detail" korrigiert.
FT_BewPlan3.DLL 1.7 (13.06.2022)
- Fehler korrigiert: Absetzen von Rundstahl in Kombination mit Bewehrung kopieren
FT_Decke_2020.DLL 1.39 (25.05.2022)
- Fehler korrigiert: Auflager spiegeln
- Erweiterung der Grundrissbemaßung
Die Funktionen der Erweiterung der Grundrissbemassung sind in einem kurzen Video erklärt.
FT_Wand_2020.DLL 1.34 (17.05.2022)
- Falsche Meldung bei Massivwand in Verbindung mit LiftingMountPars.xml korrigiert.
- Ändern der Aussparungsbreite verbessert.
Startpunkt(Absetzpunkt) wird grafisch dargestellt.
Eine negative Aussparungsbreite kann nur beim Ändern eingetragen werden.
FT_Decke_2020.DLL 1.38a (12.05.2022)
- Autom. Grundriss Bemaßung: Folien-Vorgaben für die Bemaßung festgelegt (Setup)
- Max. Linienanzahl für die automatische Grundrissbemaßung auf 500 begrenzt.
FT_Decke_2020.DLL 1.38 (10.05.2022)
-Das Modul wurde um die neue Funktion "Automatische Grundrissbemaßung" ergänzt.
Der Aufruf erfolgt durch Klick auf das Icon Grundrissbemaßung bearbeiten in der Iconleiste FT_Decke.DLL:
Sie finden das Icon am Anfang der Iconleiste Grundrissbemaßung:

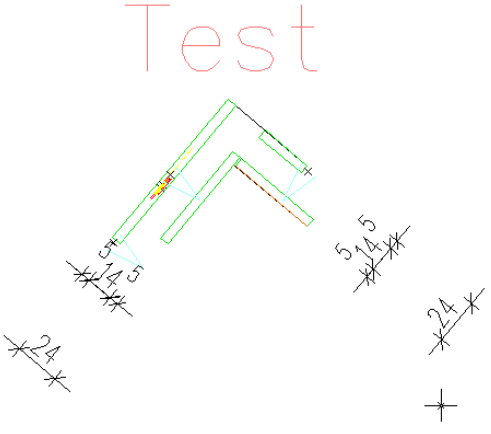

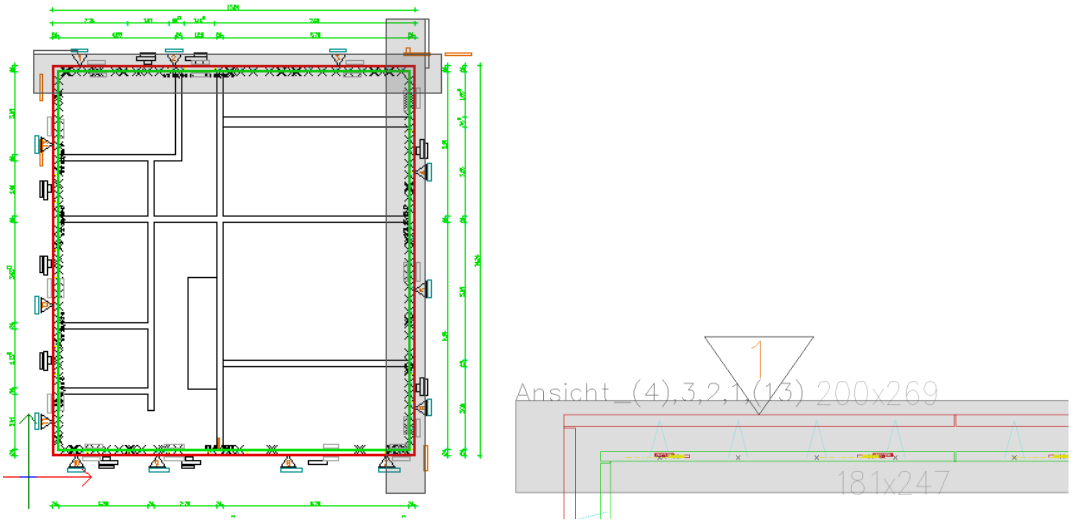

Mustergrundriss:
Nach dem Klick auf das Icon
wird der Grundriss automatisch bemasst. Foliensuche wird dabei berücksichtigt.
Als nichtragend markierte Wände werden mit vermasst.
Die Vermaßung liegt auf der Folie Koten. Nicht benötigte Maßlinien können anschließend gelöscht werden.
Die Darstellung der Maßlinien wird im Setup des Moduls festgelegt.
Ergebnis:
FT_Decke_2020.DLL 1.37 (02.05.2022)
- Neue Elementsortierung: Elementnummer werden von oben nach unten und links nach rechts sortiert.
- Drehrichtung bei gespiegelten Platten/Aussparungen angepasst.
FT_Decke_2020.DLL 1.36 (21.04.2022)
- Referenzlisten können im Vorlauf integriert werden
FT_Wand_2020.DLL 1.33 (21.04.2022)
- Bewehrungsliste sortiert nach: Hauptgruppe / Untergruppe / AsWert
- Referenzlisten können im Vorlauf integriert werden.
- Elemente teilen wurde verbessert.
- In der Massivwand können Gitterträger eingebaut werden.
FT_Info.DLL 1.17 (21.04.2022)
- ProdDat + XLS-Update
FT_Decke_2020.DLL 1.34 (21.03.2022)

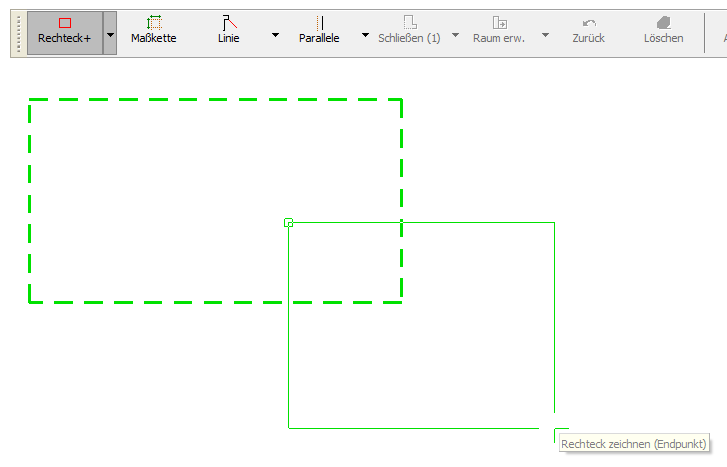

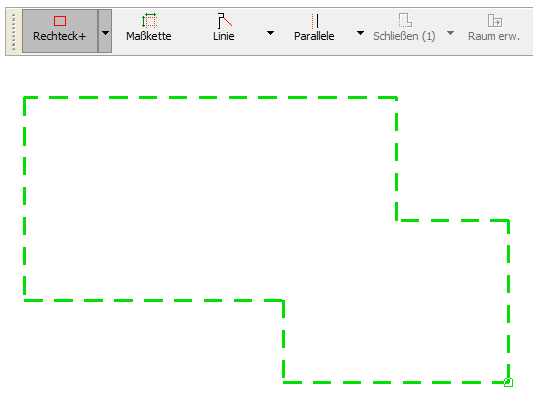

- Grundriss erfassen: Polygonfunktion kann mit der Option "nicht trag." verwendet werden.
- Die Farbe für die Schubträger aus der Querkraftbemessung, wird aus der Folienfarbe verwendet ("SchubTr")
-Das Modul wurde um eine neue Funktion "Automatische Plattenverlegung" ergänzt.
Der Aufruf erfolgt durch Klick auf das Icon
. Alle auf der Folie GrundR gefundenen Räume werden sofort mit
Platten belegt. Die Belegung lässt sich danach anpassen.
Damit die automatische Plattenverlegung alle Räume richtig erkennen kann, ist es absolut notwendig, dass sich
auf der Folie GrundR nur Linien befinden, die zur Raum- bzw. Umrissermittlung nötig sind! Alle sonstigen
Linien wie z. B. Fenster, Türen, Tore, Unterzüge usw. müssen auf einer anderen Folie gezeichnet werden
oder beim Zeichnen als "nicht trag." gekennzeichnet werden. Das Gleiche gilt für Details usw.
Die Funktionen sind ausreichend in einem kurzen Video erklärt.
Die Grundeinstellungen für die automatische Plattenverlegung sind im Setup vorzunehmen. Der Klick auf das Icon
öffnet das Setup des Deckenmoduls:
FT_Wand_2020.DLL 1.30b (11.03.2022)
- Fehler korrigiert: MH werden bei der Massivwand auf der richtigen Seite eingezeichnet.
- Verteilung der Abhebeanker in Verbindung mit der XML-Konfiguration verbessert.
FT_Decke_2020.DLL 1.33c (23.02.2022)
- Plausibilität der Aussparungsparameter wird geprüft.
FT_Wand_2020.DLL 1.30a (23.02.2022)
- Hinzufügen eines Gitterträgers in der Wandansicht (Grundträger kopieren) korrigiert.
- Fehler korrigiert: GT Verteilung bei geteilter Wandschale (nur wenn eine Wandschale ist geteilt)
FT_Wand_2020.DLL 1.30 (03.02.2022)
- Ändern der GT in der Wandansicht: GT verschieben = GTx; GT-Punkt in Höhe ändern = GTm
- Der zuletzt verwendete Aussparungs-Typ wird gespeichert z.B. Bohrzone.
FT_Wand_2020.DLL 1.29d (27.01.2022)
- Fehler korrigiert: Die EBT-Bezeichnung eines AU-Einbauteil inkl. Parameter wird beim Ändern richtig geschrieben.
- Hinweis auf fehlende Vorgabe-/Wandparameter (Betongüte, Plattendicke)
FT_Wand_2020.DLL 1.29c (21.01.2022)
- Fehler behoben: Duplizieren einer Massivwand mit "Und Kopie"
FT_Wand_2020.DLL 1.29b (17.01.2022)
- Fehler korrigiert: "GTm" wird durch Änderung der Gitterträger nicht mehr auf "GTx" geändert.
FT_Wand_2020.DLL 1.29a (12.01.2022)
- Fehler korrigiert: duplizieren von mehreren Wandelementen mit "UndKopie"
FT_Decke_2020.DLL 1.33b (11.01.2022)
- Fehler korrigiert: automatische Verschiebung der Gitterträger im Bereich der Aussparung (ID 56).
FT_Info.DLL 1.14b (07.01.2022)
- Aussparungs-Einbauteile werden sofort erkannt.
FT_Wand_2020.DLL 1.29 (07.01.2022)
- Beschriftung (z.B. Achse) des Aussparungs-Einbauteils (EBT = Symbol) wird automatisch angepasst.

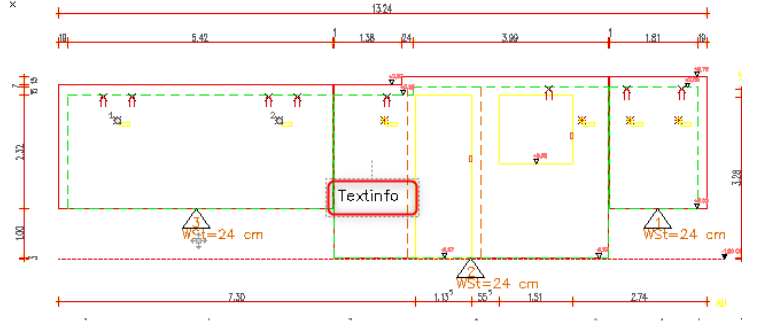

- Anzeige der Berechnungsvariante der Systemeinbauteile (GT,MH,AA) im Positionsbereich. Es wird nur die
Abweichung zur Vorgabe (alle Systemeinbauteile werden automatisch gesetzt) angezeigt.
Bei Änderung abweichend von der Vorgabe werden die Abweichungen am Positionsdreieck angezeigt:
Die Anzeige am Positionsdreieck können Sie zum Plotten durch Ausschalten der Folie "WandInfo" ausschalten.
Alternativ können Sie der Farbe des Infos (Farbe_225) beim Plotten die Farbe_255 (Weiß) zuordnen. Dann erscheinen
die Infos nicht auf dem Plan, eventuelle zusätzliche Infos werden aber gedruckt.
FT_Wand_2020.DLL 1.28b (16.12.2021)
- Fehler korrigiert: GT Überhang bei "Manuelle GT Anpassung" wird gelöscht
FT_Wand_2020.DLL 1.27 (09.12.2021)
- Fehler korrigiert: Nachträgliche Positionierung bei Doppelwand mit Stirnabschalung.
- Fehler korrigiert: Zuweisung der Abhebeanker aus einer XML-Datei.
- Kantenattribute der Aussparung können gesetzt werden. (Optionale Funktion)
- Änderung: Jede Wandschale ist eine Gruppe
- Fehler korrigiert: Übernahme der Freien Bewehrung mit der Funktion "Pinsel"
FT_BewPlan3.DLL 1.6 (09.12.2021)
- Vorgabewerte (Default: ) für Rundstahlbügel können in der BewPlan3.def definiert
werden z.B. ...0;[C];270;[D];0;[E];90;[F] Offset:[P3];0 Default: 10/25'
FT_Decke_2020.DLL 1.33a (15.11.2021)
- Fehler korrigiert: Einbau von Isokorb inkl. Aussparung
FT_Wand_2020.DLL 1.26a (15.11.2021)
- Parameterdialog (Doppelwand): Darstellung der GT im Schnitt verbessert (Obergurt + Diagonale).
Mindestlänge der GT wird berücksichtigt.
- Gitterträgerverteilung korrigiert (Aussparung über die Wandbreite)
- Wandgewichtsberechnung in Verbindung mit Aussparung korrigiert
(bei mehreren Schalen je Fertigung z.B. 2 x Erstfertigung + 1 x Zweitfertigung)
FT_Decke_2020.DLL 1.33 (02.11.2021)
- Die Angabe der Bügelhöhe in der Beschriftung der Randbewehrung, kann im Setup-Dialog ein-/ausgeschaltet werden.
FT_Wand_2020.DLL 1.26 (02.11.2021)
- Beim Ändern über
eines Aussparungs-Einbauteils kann die Aussparungsdicke auf 0 gestellt werden (0 = Wanddicke)

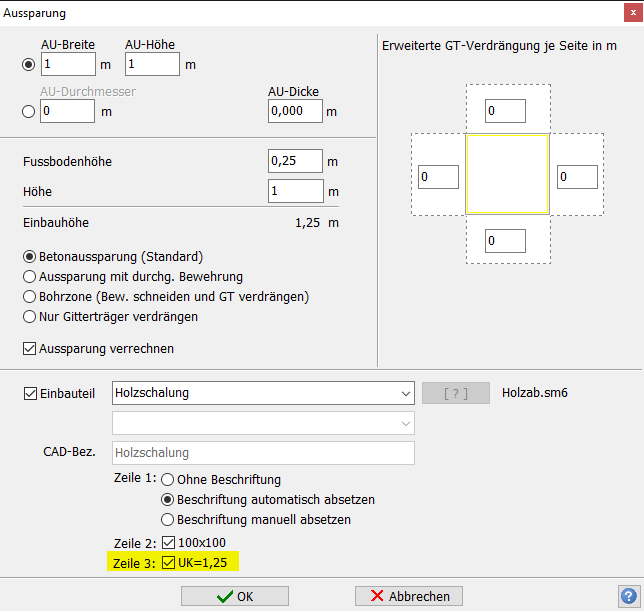

- Aussparungs-Einbauteil Zeile3 hinzugefügt (Einbauhöhe: z.B. UK=..m od. Achse=..m)
Die Einbauhöhe wird automatisch angepasst.
FT_Wand_2020.DLL 1.25c (19.10.2021)
- Eingabefeld im Dialog „AU-Abstand“ um Taschenrechnerfunktion erweitert.
- Die Beschriftung (Zeile 2) des AU-Einbauteils wird automatisch aktualisiert.
- Name der Abhebeanker bei der DW angepasst.
FT_Wand_2020.DLL 1.25b (12.10.2021)
- Aussparung verbessert: Duplizieren von Aussparung und Einbauteil im Grundriss und Wandansicht
FT_Decke_2020.DLL 1.32b (12.10.2021)
- Fehler korrigiert: Bezeichnung des Bewehrungstyps im Plattenstempel (ohne Bewehrungstyp)
FT_Decke_2020.DLL 1.32 (04.10.2021)

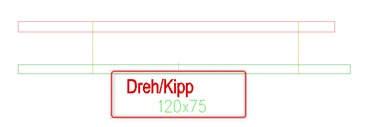

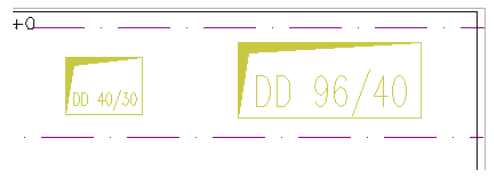

- Fehler korrigiert: Der Kurztext für die Aussparungsart wird jetzt richtig ausgewählt (nur wenn der AU-Text nicht auf
der Aussparungsfolie liegt z.B. Koten, und die Abmessung hochgestellt ist z.B. BZ 50² x 25³)
- Hauptgruppe als Bewehrungsstandard vordefinierbar (genaue Beschreibung hier)
- Höhe der Randbügel wird im Bügeltext nicht mehr angegeben.
FT_Wand_2020.DLL 1.25a (04.10.2021)
- Abhebeanker erweitert: Einstellungen in den Werksdaten werden berücksichtigt (ID361-ID365 sowie ID561-ID565)
- Falsche Spannrichtung der Gitterträger wird im Parameterdialog durch rote Beschriftung markiert.
FT_Decke_2020.DLL 1.31 (20.09.2021)
- Randbewehrung: Die Bügelkorbhöhe ist an der Bügelkorbbezeichnung angehängt.
- Randbewehrung: Bügelkorbtext wird beim Aktualisieren erst ab eine Winkelabweichung von 3° neu positioniert.
- RandBewehrung: Darstellung der Randbewehrung verbessert. (Linienart)
- Fehler behoben: Aussparungen die über ein Einbauteil eingezeichnet werden, erhalten die richtige
Vorgabeparameter (AU ohne Abrechnung od. Bohrzone)
FT_Wand_2020.DLL 1.25 (20.09.2021)
- Dialog zum Duplizieren der Wandelemente verbessert. (Dialog kann mit der Enter-Taste geschlossen werden)
- Gewichtsberechnung angepasst: Das Gewicht einer Aufkantung wird unmittelbar nach der Eingabe berücksichtigt.
FT_Info.DLL 1.12 (20.09.2021)
- Randbewehrung angepasst.
FT_Wand_2020.DLL 1.24b (10.09.2021)
- Taschenrechnerfunktion im Eingabefeld ohne Angaben korrigiert.
- Gitterträgerverteilung bei mehrschaligen Aufbau korrigiert z.B. 2 Schalen 1.Produktion; 1 Schale 2. Produktion.
- Bei der MW können Montagehülsen nachträglich über den Parameter "Montagehülsen" im Parameterdialog
gelöscht werden.
FT_Wand_2020.DLL 1.24a (07.09.2021)
- Absetzpunkt der EBT-Beschriftung korrigiert (EBT über Aussparung).
- Beim Ändern einer Aussparung mit EBT wird die "Zeile 2" richtig erkannt.
- Montagehülsen und Abhebeanker werden gruppiert.
- Aussparungsdialog verbessert: Eingabefelder haben eine Taschenrechnerfunktion erhalten.
- Wandparameter-Dialog verbessert: Eingabefelder haben eine Taschenrechnerfunktion erhalten.
- Korrektur der GT-Verteilung bei 0° Spannrichtung.
FT_Wand_2020.DLL 1.24 (01.09.2021)
- Die Eingabe der Bewehrung im Dialog Lose Eisen ist auf 4 Zeichen erweitert.
- Die Stirnabschalung wird bei der Gewichtsberechnung berücksichtigt.
FT_Decke_2020.DLL 1.30 (01.09.2021)
- Fehler behoben: Fenster für "Spannrichtung", "Plattennummer ändern", "Plattenauflager ändern" und "GT-Achsen ändern"
werden von Spirit-Menüs nicht mehr verdeckt.
- Fehler behoben: Die Funktion "Plattenstempel verschieben" kann unmittelbar nach "Elementnummer ändern" aufgerufen werden.
Der Dialog "Elementnummer ändern" muss nicht geschlossen werden.
FT_Wand_2020.DLL 1.23d (03.08.2021)
- Fehler behoben: Betonüberdeckung wurde durch Parameterpinsel falsch übernommen.
FT_BewPlan3.DLL 1.4b (02.08.2021)
-Fehler behoben: Positionsnr. = 0 beim Detailändern z.B. Mattentyp (nur bei einer Position)
FT_Decke_2020.DLL 1.29b (30.07.2021)
- Fehler behoben: Beim Bestätigen des GT-Achsen Dialoges mit "OK", wird das Modul "Bewehrungsfeld bearbeiten"
nicht geschlossen.
FT_Decke_2020.DLL 1.29a (22.07.2021)
- Fehler behoben: Anpassung der Schubträgerbezeichnung über Element-Info
FT_Wand_2020.DLL 1.23c (22.07.2021)
- Fehler behoben: Bei der Wandabwicklung wurde der Parameter "vertikale Elementkontur" nicht übernommen.

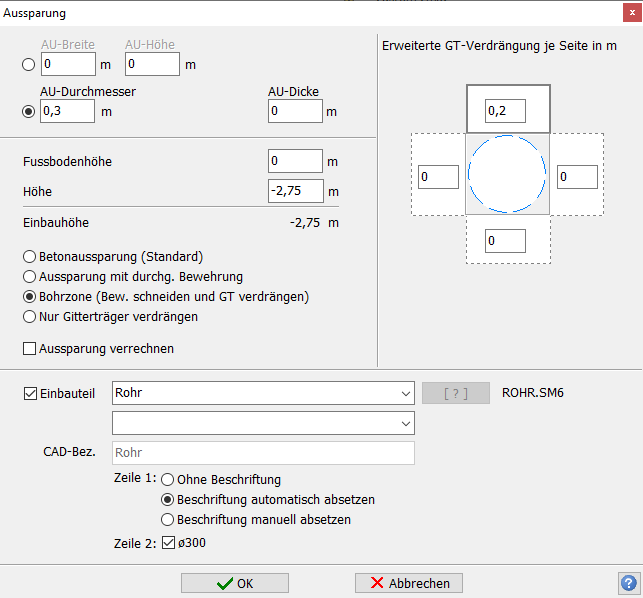

- Aussparungsdialog angepasst: Darstellung der Aussparungsform bei der Gitterträgerverdrängung;
Zeile2 abhängig von der AU-Form z.B. 100x50 od. ø300;
Absetzpunkt abhängig von der AU-Form (Rechteck = links Kreis = mittig)
- Aussparungsdialog erweitert: DBF-Parameter N6 wird als Einbauteildicke(Aussparungsdicke) verwendet.
DBF-Parameter N7 wird als Durchmesser in mm verwendet.
FT_BewPlan3.DLL 1.4a (19.07.2021)
- Fehler behoben: Beschriftung von Mattenpositionen kann mit der Modulfunktion "Bewegen" verschoben werden
FT_Decke_2020.DLL 1.29 (16.07.2021)
- Aussparungsattribute (Gitterträger schneiden) innerhalb eines Symbols werden berücksichtigt.
FT_Wand_2020.DLL 1.23a (09.07.2021)
- Dialogfenster angepasst: Dialog ist sichtbar, nur wenn Spiritfenster aktiv ist.
- Fehlerkorrektur: Wechsel der GT-Spannrichtung von 0° auf 90°
- Wandaussparungen erweitert:
- Aussparungsdialog um Kreise erweitert.
- Aussparungen können mit 2D-Symbolen verbunden werden. (Symbole für den Einbau über die Wandansicht)
- 2D-Einbauteile können mit Systemparameter (&WDicke_mm od. &WDicke_cm) versehen werden
z.B. Rohr d200 [&WDicke_cm]cm
- Beschriftungsart der Aussparung kann eingestellt werden.
- Fangpunkte zum Absetzen der Aussparung um Mittelpunkt erweitert.
FT_Decke_2020.DLL 1.28c (18.06.2021)
- Dialogfenster angepasst: Dialog ist nur sichtbar, wenn Spiritfenster aktiv ist.
FT_Wand_2020.DLL 1.22c (18.06.2021)
- Dialogfenster angepasst: Dialog ist nur sichtbar, wenn Spiritfenster aktiv ist.
FT_Wand_2020.DLL 1.22b (04.06.2021)
- Fehler korrigiert: Wechsel von DBF-Tabellen im Aussparungsdialog.
- Fehler korrigiert: Positionierung der Fensterdialoge (mehrere Monitore).
- Das Gewicht der punktförmiger Einbauteile wird beim Elementgewicht berücksichtigt.
FT_Wand_2020.DLL 1.22a (26.05.2021)
- Verteilung der GT angepasst: Randabstand wird nicht mehr überschritten.
- Dialog für manuelle Berechnung von : Gitterträger, Montagehülsen und Abhebeanker
- Freie Bewehrung kann auf eine Kommastelle angegeben werden.
- Fehler behoben: Kopieren von Wandelementen.
- Aussparungsdialog erweitert: Die Parameter der Einbauteile werden abgefragt
FT_Wand_2020.DLL 1.20 (21.04.2021)
-Fehler bei Mehrfachselektion von Platten mit unterschiedlicher Betongüte behoben
-Aussparungsbeschriftung kann jetzt frei oder automatisch platziert werden.
FT_Wand_2020.DLL 1.19 (16.04.2021)
-Fehler beim Absetzen der Aussparung korrigiert (am Eckpunkt)
-Verbesserte Anzeige beim Absetzen (am Eckpunkt). Die Verschieberichtung wird angezeigt
FT_BewPlan3.DLL 1.4 (16.04.2021)
- Fehler behoben: Absetzen der Bügelart "Eckverbindung"
FT_Decke_2020.DLL 1.28b (14.04.2021)
- Fehler korrigiert: Runde Aussparungen wurden falsch (als rechteckige AU) bemaßt
FT_Decke_2020.DLL 1.28a (26.03.2021)
- Fehler korrigiert: automatische Auswechselung der Aussparungen (Zulageeisen wurden nicht gelöscht)
- Fehler korrigiert: Anpassung der Randbügelhöhe über BewFeld1 und BewFeld2
FT_Decke_2020.DLL 1.28 (08.03.2021)
-Unterzug-Dialog überarbeitet
-Auswahlliste mit Symbolen
-Hilfe-Button
-Erst mit OK-Button werden Unterzüge erstellt und UZ Symbol abgesetzt
-Auswahl der UZ-Symbole ist somit viel schneller (ComboBox).
-Fehler korrigiert: Spannrichtung nachträglich geändert
FT_Wand_2020.DLL 1.18a (16.02.2021)
-Einbauteile können auch direkt mit einer Aussparung verbunden sein.
FT_Wand_2020.DLL 1.17g (16.02.2021)
- Aufbau der Einbauteil-Bezeichnung verbessert (als Vorgabe; bei Änderung)
-Position der Beschriftung und Schriftart bleibt nach der Aussparung-Einbauteil Änderung erhalten
FT_Decke_2020.DLL 1.27 (11.02.2021)
- Randbewehrung: Kollisionsfehler behoben (Bügelfarbe rot)
FT_Decke_2020.DLL 1.26a (25.01.2021)
- Beschriftung der Aussparungen angepasst: Die Beschriftung orientiert sich jetzt an X- u.Y-Richtung:
Wird die Aussparung nachträglich gedreht ändert sich entsprechend auch die Beschriftung.
Bei schrägen Aussparungen wird die längste Seite als erstes Maß geschrieben:
FT_Decke_2020.DLL 1.26 (12.01.2021)
- Eingabe der EBT-Parameter erweitert: bei [] ohne Parameter ist keine Eingabe erforderlich
Die genaue Erläuterung finden Sie in FT-Werk, ein Beispiel in FT_Decke.DLL
- EBT-AU: Eine Einbauteil-Aussparung wird beim Löschen des Einbauteils mitgelöscht
z.B. Isokorb + Bohrzone
- EBT-Randbewehrung wird beim Löschen des Einbauteils mitgelöscht
z.B. Isokorb + Bohrzone + Randbewehrung
- Aussparung-Randbewehrung wird beim Löschen der Aussparung mitgelöscht
z.B. Aussparung + Randbewehrung
- Plattenstempelbeschriftung korrigiert (Schriftbreite)
- Raumerfassung beschleunigt
- Nutzung der Absetzpunkte von Fremdsymbolen aus DWG/DXF für eigenen Einbauteile ist jetzt möglich
- Selektieren verbessert: Auswahlbox kann unabhängig vom Winkel abgesetzt werden
- Fehler behoben: Randbügel in Verbindung mit einer Aussparung können am Platteneck abgesetzt werden
- Hinweis auf erneute Schubbemessung erweitert (Deckenstärke, Betondeckung unten, Betongüte usw.)
- Fehler behoben: Aussparung und Schatten bleiben nach Bewegen od. Strecken
der Aussparung als Gruppe erhalten
- Fehler behoben: Aussparung und Schatten bleiben nach Bewegen od. Strecken
der Aussparung als Gruppe erhalten.
FT_Info.DLL 1.07b (20.09.2020)
-Erweiterung der Bewehrungseingabe:
3.BewLage -> Bewehrungstyp wird aktiv od. inaktiv dargestellt (ComboBox).
Bewehrungsauswahl: Katalog od. Rundstahl (Längs oder Quer oder Längs & Quer)
Darstellung der Bewehrung je nach Durchmesser jedoch min. 4mm.
FT_Decke_2020.DLL 1.24 (14.09.2020)
- Elementauswahl bei "nicht Kreuzen" korrigiert.
kreuzen: Rechteck von rechts nach links
nicht kreuzen: Rechteck von links nach rechts
- Einbauteil - Aussparung und Aussparung-Schatten sind jetzt eine Gruppe
hilfreich bei verschieben, löschen usw.
- Raumerfassung
eine zusätzliche Möglichkeit Rechteck+ wurde geschaffen
Insbesondere beim Arbeiten mit PDF hat der Menüpunkt Vorteile, da man sich hierbei auf allen mit Elementfang
eingestellten Punkte fangen kann.
1. Rechteck:
2. Rechteck:
Nach Bestätigung der Raumgröße verschmelzen beide Räume zu einem Raum:
Die erzeugten Räume werden dabei gruppiert, z. B. um sie komplett zu verschieben:
FT_Wand_2020.DLL 1.15a (11.09.2020)
- Wandabwicklung : Nicht orthogonale Bereichsauswahl der Wandabwicklung verbessert.
FT_Decke_2020.DLL 1.23b (03.09.2020)
- Randbügel Textattribute werden jetzt aus den Werksdaten genommen:
Textfarbe = ID 80; Texthöhe = ID 88; Aspect = ID 93
Textabstand Abstand von der Linie (Diagonale) = 2 cm
- Randbügel: Länge1 und Länge2 können mit einem Kommawert eingegeben werden.
FT_Decke_2020.DLL 1.23a (25.08.2020)
-Fehlerkorrektur: Farbe der EBT-Bezeichnung wird jetzt aus den Werksdaten genommen
FT_Wand_2020.DLL 1.13 (14.07.2020)
-Vermassung der Wandabwicklung erweitert/verbessert:
-Schalenvermassung: vertikaleVermassung innerhalb der Platte
-Schalenvermassung: horizontaleVermassung nach Sichtbarkeit der Schalen (oben und unten)
-Visuelle Unterstützung: Anzeige des Suchbereiches inkl. Folienbezeichnung und Blickrichtung.
-Zulagebewehrungund Gitterträger können in der Wandabwicklung eingeblendet werden.
-Bei der Aktualisierung der Wandabwicklung wird die ursprüngliche Position der Wandabwicklung berücksichtigt.
-Höhenkoten sowie Elementinfo (Dreieck + Wanddicke) werden gruppiert
-Im Wand-Setup werden Benutzerrechte berücksichtigt
FT_Decke_2020.DLL 1.23 (09.07.2020)
-Fehlerkorrektur: GeänderteSchriftgröße bei EBT und AU (DD Text) wird richtig abgesetzt.
-Kollisionsprüfung erweitert: Aussparung –Zulageeisen
FT_Decke_2020.DLL 1.22 (29.06.2020)
- Decken-Menü: Setup-Button (Menü-Icon)
- EBT-Status im Setup-Dialog verfügbar.
- Bei einer Standard-AU werden die zuletzt verwendete Optionen vorgeschlagen.
- Länge der Zulageeisen angepasst (bei EÜ=0 wird Länge um Betondeckung gekürzt)
- Anpassung der Schubträgerbezeichnung korrigiert.
FT_Wand_2020.DLL 1.09 (29.05.2020)
- Anzeige der Elementnummer in der Wandabwicklung verbessert.
Schrift- und Linienart wird aus dem Plan übernommen.
FT_Wand_2020.DLL 1.08c (25.05.2020)
- Pfadverwaltung um "EBT Wand" erweitert.
EBT-Wand.cfg beinhaltet alle bereits eingebaute Einbauteile.
- Setup-Dialog für die Wandabwicklung ist als Menü-Icon verfügbar.
- Die Funktionsschaltung im Abwicklungsmenü vereinfacht.
Funktionen können direkt angeklickt werden. Das Beenden der aktuellen Funktion ist nicht mehr notwendig.
- Im Abwicklungsmenü wird die zuletzt gewählte Option für Anschlusswände übernommen.
FT_Wand_2020.DLL 1.07a (08.05.2020)
-Fehlerkorrektur: Wandauswahl korrigiert.
FT_BewPlan3.DLL 1.3 (07.05.2020)
- Verbesserung der nicht orthogonalen Vermassung.
FT_Decke_2020.DLL 1.21 (07.05.2020)
- Fehlerkorrektur: Randbügelvorgaben können gelöscht werden.
- Fehlerkorrektur: Längenangabe für die Schubbemessung korrigiert.
- Fehlerkorrektur: Zuordnung des BewFeldes zur Platte bei geringer Winkelabweichung der Spannrichtung.
(Winkelabweichung ist bei der Raumerfassung sichtbar z.B. Spannrichtung 179,998751°)
FT_BewPlan3.DLL 1.2g (16.03.2020)
- Hintergrundfarbe der Eingabefelder korrigiert.
FT_BewPlan3.DLL 1.2f (10.03.2020)
- Fehlerkorrektur: Ändern über "Detail"
FT_BewPlan3.DLL 1.2e (06.03.2020)
- Stabstahl an BewPlan2 angepasst (Pos.Nr. bewegen mit BewPlan3).
FT_Decke_2020.DLL 1.20b (06.03.2020)
- Raumerfassung:
- Fehlerkorrektur: Der Winkeldialog für die Hilfskonstruktion kann jetzt mehrfach aufgerufen werden.
FT_BewPlan3.DLL 1.2d (20.02.2020)
- Fehlerkorrektur:
- Die zuletzt gewählte Stabstahlverlängerung wird beim Kopieren nicht mehr berücksichtigt.
FT_Decke_2020.DLL 1.20a (20.02.2020)
- Einbauteile:
- Tab-Reihenfolge im Raster-Dialog (EBT) angepasst.
- Konfiguration:
- BewFeldVorgaben.ini wird als BewFeldVorgaben.cfg kopiert (nicht umbenannt).
- Randbügel:
- Bei der Bearbeitung der Randbewehrung wird die Folie "BewZul_U" ebenfalls berücksichtigt.
- Die Farbe der Randbewehrung ist von der Folienfarbe abhängig.
- Darstellung:
- Bereichsauswahl wird grafisch unterstützt z.B. Elementauswahl, Plattennummerierung
FT_Wand_2020.DLL 1.07 (20.02.2020)
- Wandansichtsmenü verbessert.
- Pfadverwaltung
- Bereichsauswahl wird grafisch unterstützt.
FT_Info.DLL 1.07 (20.02.2020)
- Bereichsauswahl wird grafisch unterstützt.
FT_Decke_2020.DLL 1.20 (28.11.2019)
- Konfiguration:
- Folgende Dateien können global im Ordner „Extensions_Daten“ und/oder im Werksordner hinterlegt werden:
FT_Decke.cfg Parameter für das Deckenmodul z.B. AU auswecheln
WLinie.cfg (Standard Wandstärken für die WLinie "Grundriss zeichnen")
RandBew.def (Vorgaben für die Randbewehrung)
EBT_Buttons.cfg (Einbauteile und Filter)
BewFeldVorgaben.cfg (Vorgaben für die Elementplatte/BewFeld)
Die Konfigurationsdatei im Werksordner hat höhere Priorität.
- Randbügel:
- Beim Absetzen des Bügelkorbes werden alle vier Punkte geprüft. Somit kann für den Randabstand ein
negativer Wert eingetragen werden.
Beim Löschen oder Erstellen einer Bügelvariante werden Benutzerrechte berücksichtigt (CAD Konfiguration od. Admin)
- Elementplatte:
Vorgaben können im Element-Info Dialog erstellt und gelöscht werden. Die Benutzerrechte werden berücksichtigt (CAD Konfiguration od. Admin)
FT_Decke_2020.DLL 1.19g (08.10.2019)
- Randbügel:
- Beschriftung kann ein- und ausgeschaltet werden.
- Bügel außerhalb der Platte werden nicht erzeugt. Die Basislinie muss innerhalb der Platte liegen.
FT_Decke_2020.DLL 1.19f (04.10.2019)
- Einbauteile:
-Hinweistext angepasst:
FT_Decke_2020.DLL 1.19e (27.09.2019)
- Randbügel:
Die Eigenschaften der gezeichneten Randbügel können nachträglich
angezeigt/geändert werden (Button „Bügel“).
Die Bügelhöhe (H) ist um die Variable „GT“ erweitert
Verfügbare Variablen : GT, D, CO, CU.
Eine gestreckte Fixlänge kann hinterlegt werden.
- Randbügel (Aussparung):
Randbügel können bei allen Aussparungsformen (Rechteck, Polygon, Kreis) gezeichnet werden.
Bei bereits gezeichneten Aussparungen können Randbügel automatisch abgesetzt werden.
(nur wenn die Option „Bügel“ aktiv ist und alle anderen Buttons abgeschaltet sind)
FT_Decke_2020.DLL 1.19d (20.06.2019)
- Einbauteile:
Eingabefeldbreite dynamisch angepasst (nur bei einem Parameter)
- Randbügel:
Randbügel können als Standardbügel mit einer AU oder einem Einbauteil verknüpft werden.
Für den manuellen Einbau der Randbewehrung verwenden Sie das Icon im "FT-Decke_2019" Menü.
Die Bügelhöhe (H) kann Variablen als Parameter verarbeiten:
D, CU, CO (D=Deckendicke, CU=Betondeckung unten, CO=Betondeckung oben)
Beispiel: D-4 oder D-CU-CO
- Bei der Auflagerauswahl wird der Zoomfaktor berücksichtigt.
FT_Decke_2020.DLL 1.19 (29.03.2019)
- Elementnummer ändern:
- Doppelte Elementnummern werden angezeigt.
- Kollisionsprüfung
- Kollisionsprüfung angepasst: Aussparungen die keine Gitterträger schneiden, erzeugen keine Kollision.
- Einbauteile:
- Punktförmige Einbauteile können beim Absetzen bemaßt werden.
- Die ULB- und CAD-Bezeichnung ist auf 80 Zeichen begrenzt.
- Flächenförmige Einbauteile können mit einer Aussparung versehen werden (EBT-Aussparungen)
.
- Die Standardform für Flächenförmige Einbauteile wurde auf Rechteckform geändert.
- Elementplatte:
- Gitterträger im Stegbereich werden entfernt.
- Betonstege (bis 5mm) die durch eine Aussparung entstehen, werden gelöscht.
